Specjalistyczne stacje kontenerowe zasilania i sterowania urządzeń technologicznych na niskie i średnie napięcie

ELMOR S.A. jest producentem kontenerowych stacji zasilających dla potrzeb m.in.:

• górnictwa odkrywkowego
• przedsiębiorstw poszukujących nafty i gazu
• platform wiertniczych
• zasilania przenośnego budów

Kontenerowe stacje zasilająco-sterownicze są przeznaczona do pracy w otwartym terenie do zasilania odbiorów technologicznych. Zasilanie stacji może być doprowadzone z linii energetycznej bądź agregatów prądotwórczych poprzez wejścia kablowe umieszczone na bocznej ścianie kontenera.

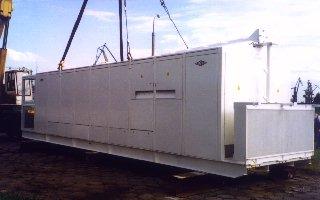

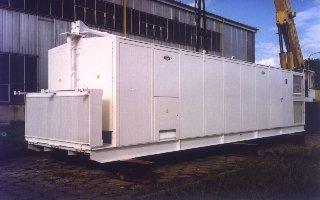

Kontenerowa stacja zasilająco-sterownicza może być stacjonarna lub przewożona z miejsca na miejsce, według potrzeb inwestora. Cała konstrukcja kontenera wraz z urządzeniami takimi jak transformator, klimatyzator, jest umieszczona na ramie wsporczej. Pozwala to na bezpieczny i bezproblemowy załadunek i transport.

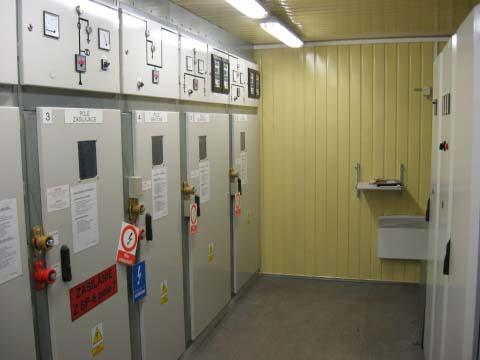

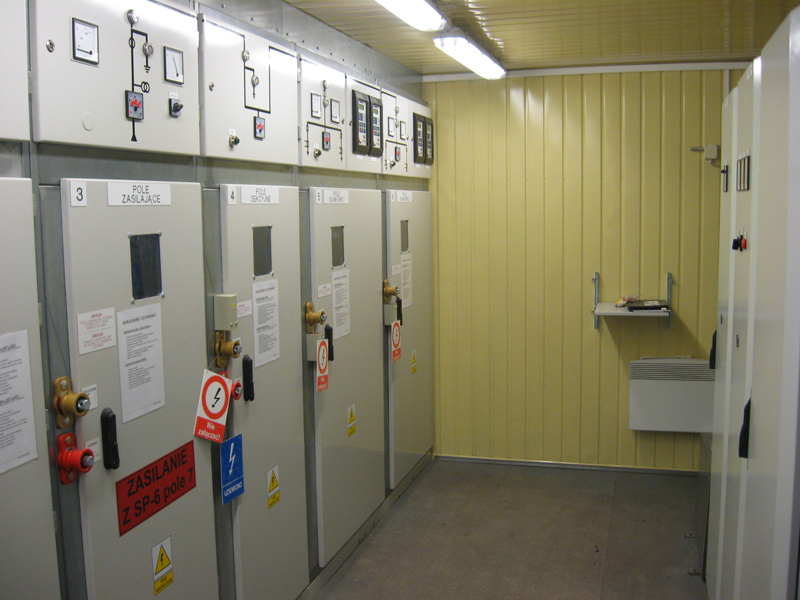

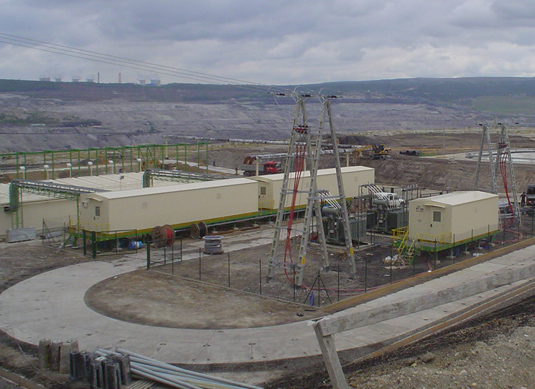

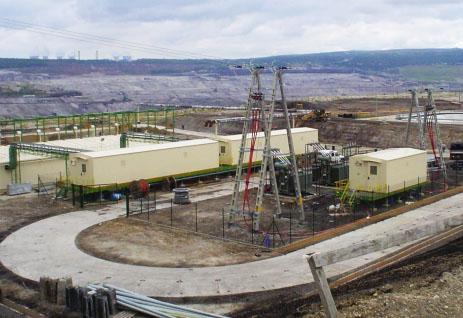

Kontenerowa stacja zasilania i sterowania urządzeń technologicznych dla Kopalni Węgla Brunatnego Turów S.A.

Kontenerowa stacja zasilania i sterowania urządzeń technologicznych dla Kopalni Węgla Brunatnego Turów S.A.

Elmor S.A. projektuje i wykonuje kontenerowe stacje zasilające dostosowane do indywidualnych wymagań klientów.

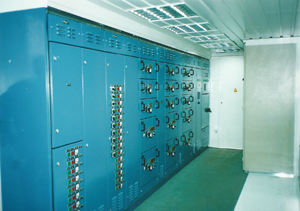

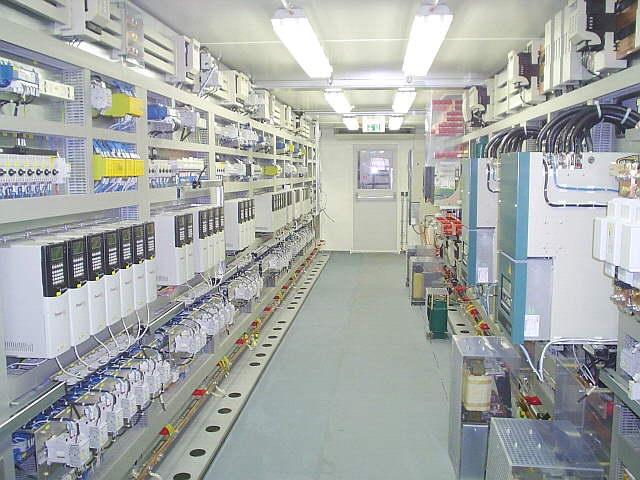

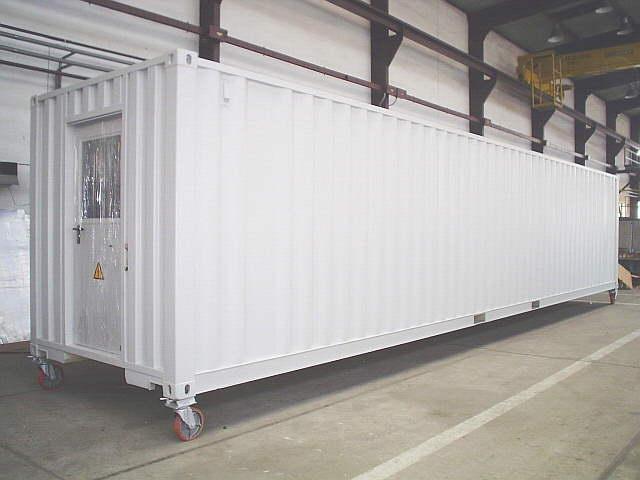

Specjalistyczny kontener z urządzeniami rozdzielczo-sterowniczymi dla Inwestora z Korei Pd.

Przykładowe rozwiązanie dla kontenerowych stacji zasilania urządzeń technologicznych stanowi:

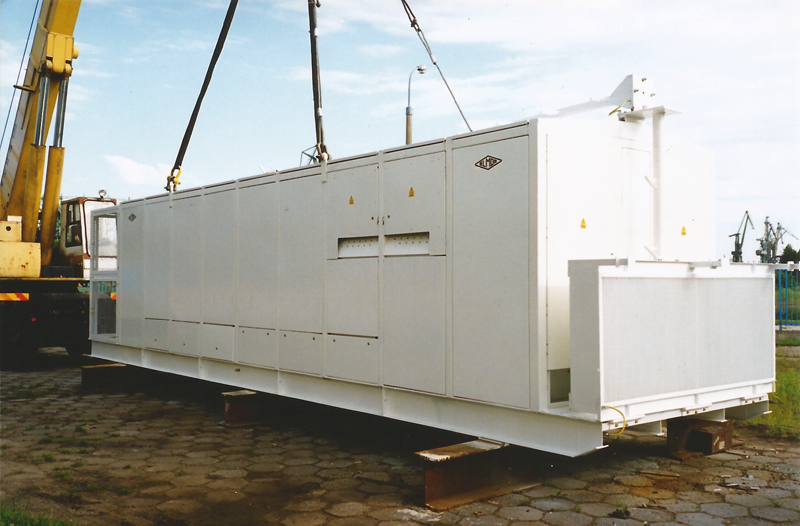

Kontenerowa stacja zasilania urządzenia wiertniczego dla PNiG NAFTA Piła

Kontenerowa stacja zasilania odbiorów technologicznych, np. urządzenia wiertniczego F200 dla PNiG "Nafta" z Piły, przeznaczona jest do pracy w otwartym terenie i może być przewożona z miejsca na miejsce, według potrzeb inwestora.

Wewnątrz kontenera znajduje się:

1. rozdzielnica 400/231V panelowo-kasetowa dla odbiorów technologicznych o mocy do 75kW, wraz z 6 stopniową baterią kondensatorów 275kVar. Rozdzielnica ta może być zasilana z:
2. linii energetycznej
3. agregatu prądotwórczego o mocy 630kVA
4. z rozdzielnicy 690V poprzez transformator o mocy 500kVA 690/400/231V

2. rozdzielnica 690V panelowa dla 6 silników z falownikami oraz 3 bateriami kondensatorów 600kVar (1 bateria na 2 silniki). Rozdzielnica ta może być zasilana z:
3. generatora nr 1 o mocy 1200kVA 690V
4. generatora nr 2 o mocy 1200kVA 690V
5. transformatora 1600kVA 15/0,69kV

Z rozdzielnicy tej jest zasilany transformator 500kVA 690/400/231V do zasilania rozdzielnicy 400V.

Połączenia pomiędzy odbiorami zewnętrznymi a rozdzielnicami - siłowe i sterownicze - są realizowane poprzez gniazda wtykowe umieszczone na jednej ze ścian kontenera (tablica gniazd - dostępna z zewnątrz kontenera) wyposażonej w podest kablowy - chowany na czas transportu.

Na ramie kontenera - za osłoną z siatki - znajduje się transformator zasilający oraz klimatyzator

Wyposażenie przedstawione w opisie jest przykładowe i może być dostosowane do indywidualnych potrzeb inwestora.
